西安富士施乐复印机双面器安装图解
发布时间:2022-09-19 10:31浏览次数:
西安富士施乐复印机双面器安装图解
西安柯能办公,西安富士施乐复印机打印机销售维修售后中心。售后维修电话:13709149318 网址: www.oaxian.com 售后维修客服微信:13709149318
专业富士施乐复印机,富士施乐彩色复印机打印机的销售和维修售后服务。提供全系列富士施乐复印机,富士施乐多功能一体机,富士施乐打印机,富士施乐复印机碳粉,硒鼓,载体,打印机硒鼓,富士施乐鼓组件,富士施乐定影器,富士施乐转印带,富士施乐显影组件,保证质量,提供技术支持。

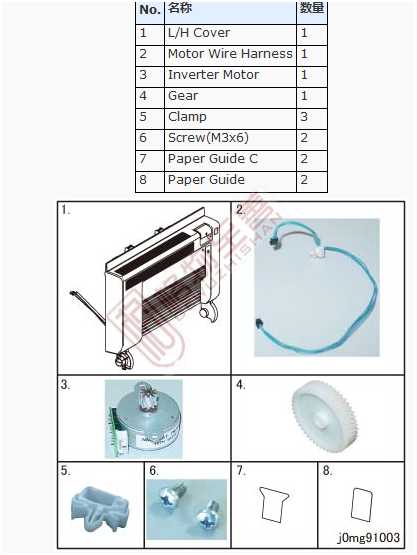

1检查随附物品

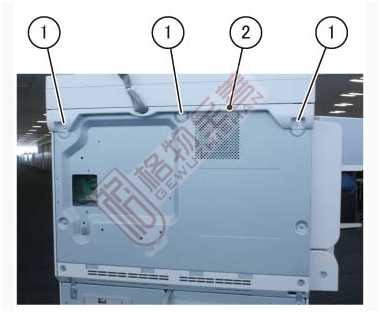

2拆下Hinge Rear Cover

1.    拆下螺丝。

2.    拆下Hinge Rear Cover

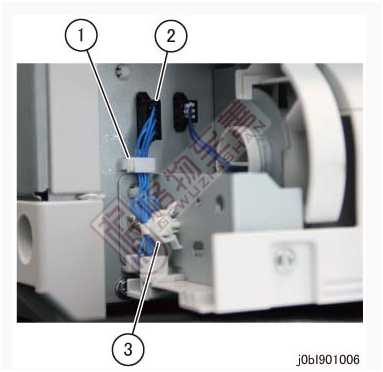

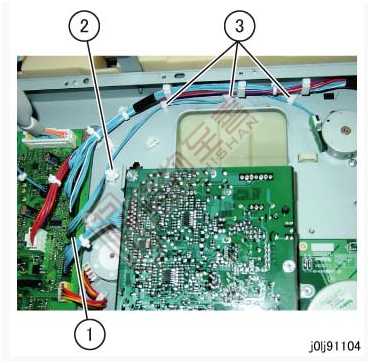

3断开连接器。

1.    Clamp松开束线。

2.    断开连接器。

3.    拆下缆线卡箍。

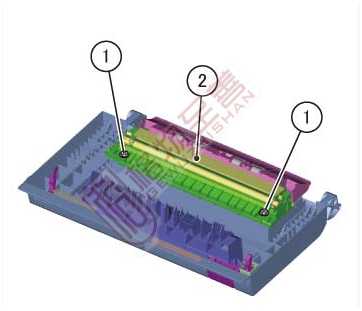

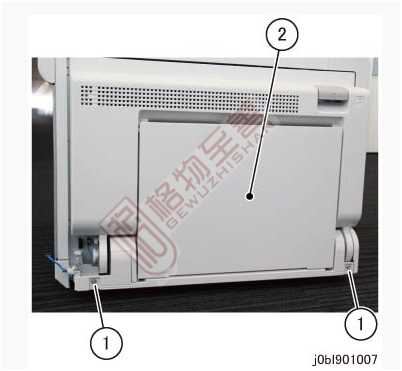

4拆下手送纸盘MSI

1.    拆下螺丝(x2)

2.    拆下MSI

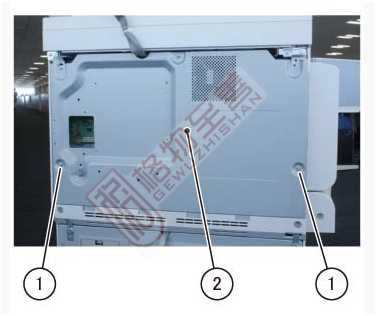

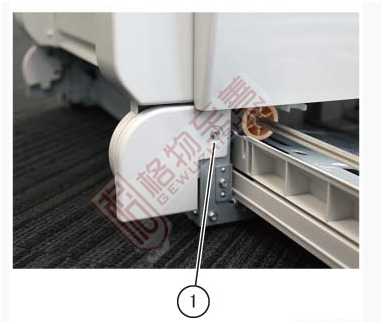

5轻轻拉出纸盘1,并拆下用于紧固Hinge Front Cover的螺丝。

1.    拆下螺丝。

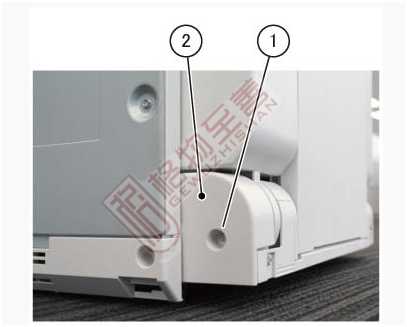

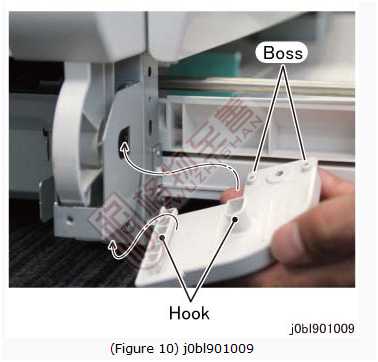

2松开挂钩(x2),并从安装孔中松开突起部(x2),以拆下Hinge Front Cover

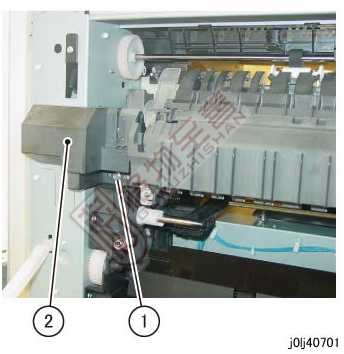

6拆下左侧盖L/H Cover

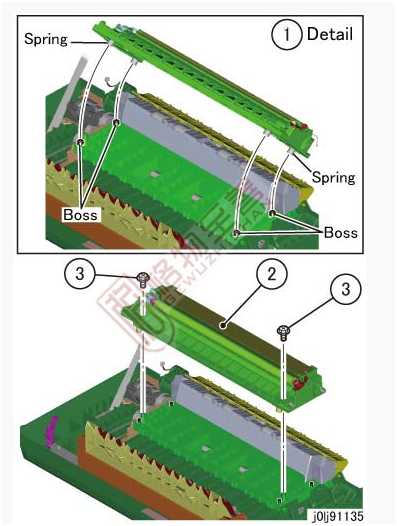

7L/H Cover拆下BTR ChuteBTR Roll


8将步骤7中拆下的BTR ChuteBTR Roll安装到双面套件中提供的L/H Cover

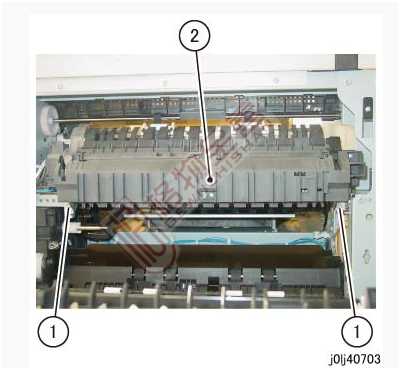

9拆下定影组件。

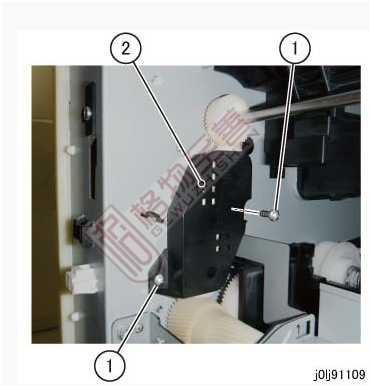

10拆下Gear Housing

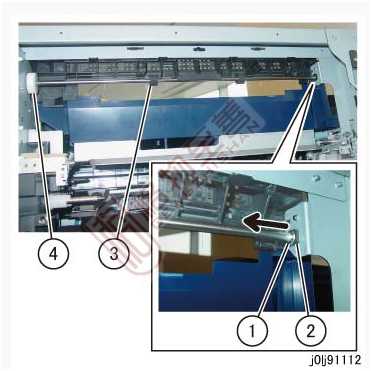

11拆下Exit Roll

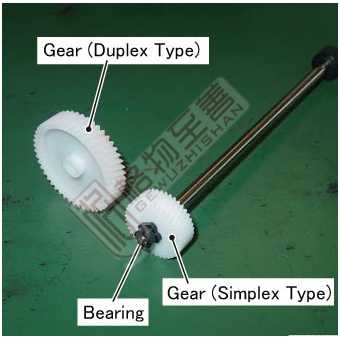

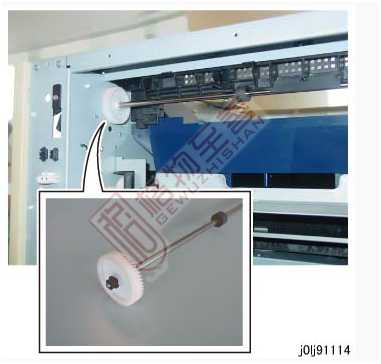

12用套件中提供的齿轮更换Exit Roll的齿轮

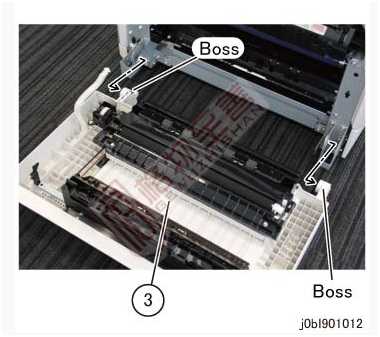

13通过以相反顺序执行步骤26来安装Exit Roll


14、依次安装前面步骤拆下的定影组件、左侧盖组件、手送纸盘等。

15、拆开后盖。

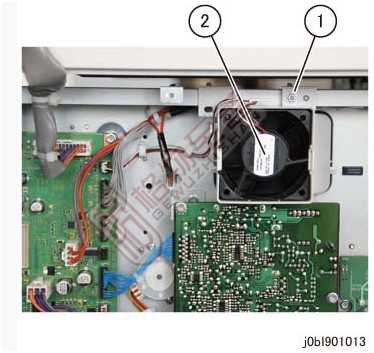

16移动NOHAD FanDuct

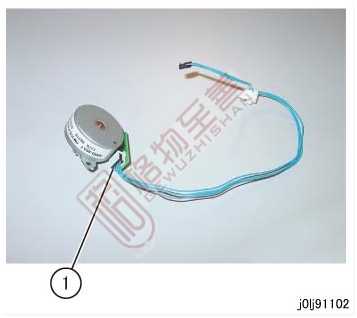

17将套件中提供的Motor Wire Harness连接到套件中提供的Inverter Motor

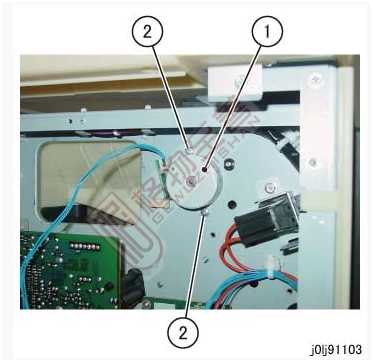

18安装Inverter Motor

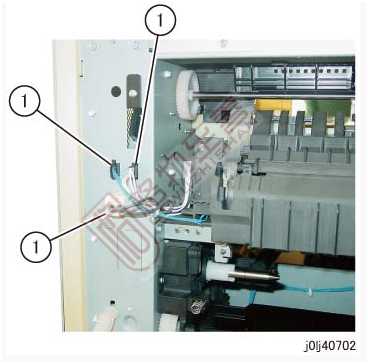

19穿绕Motor Wire Harness


20、安装前面步骤拆下所有的零件。

21进入CE诊断模式

a按住控制面板的<0>4秒或更长时间,在按着<0>键的同时按下<启动>键。


b使用键盘输入密码“6789”并按<启动>键。将显示[Chain-Link Number Entry]画面。


c[Chain-Link Number Entry]画面输入Chain-Link号码742-058,将值“0”更改为“1”(输入742-启动-058-启动-启动-输入1-启动)

22、按0加启动退出CE模式,安装完成。
